超純水系統方案設計

MMF+ACF+2RO+EDI

（水量：10t/h,水質：≥15MΩ·CM）

技  術  文  件

深圳市純水一號水處理科技有限公司

1．總  則

1．設計概述

1.1  本技術規格書適用于鋰電池正極材料純水裝置，它提出設備的設計、結構、性能、安裝和試驗等方面的技術要求；本純水裝置項目設備包括：砂濾+碳濾系統、二級反滲透（RO）系統、EDI電去離子系統及其輔助系統。

1.2  純水一號負責提供一套滿足雙氧水生產工藝所需，達到相關化工行業要求的高質量產品及其相應服務。

1.3  純水一號在設備設計和制造中所涉及的各項規程，規范和標準均遵循現行版本的中國國家標準或行業標準或國際標準。對國家有關安全、環保等強制性標準，均滿足其要求。

1.4  本項目為水處理工藝系統總承包項目，純水一號負責設計、設備供貨、系統安裝、系統調試和相關技術服務。

1.5  設備采用的專利技術涉及到的全部費用均被認為已包含在設備報價中；純水一號保證業主不承擔有關專利的一切責任。

1.6  純水一號根據招標方提供的資料，合理、美觀布置設備。

1.7  純水一號根據招標方提供的資料，科學選擇工藝流程，限度地提高水的利用率。

2．設計簡介

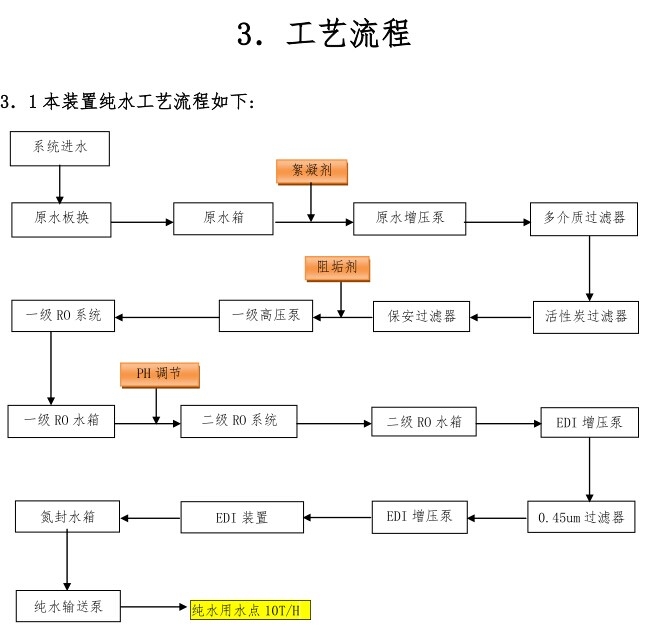

本項目純水系統的處理工藝流程分為：多介質過濾器+活性炭系統、雙級反滲透脫鹽系統、EDI高純水系統三部分。

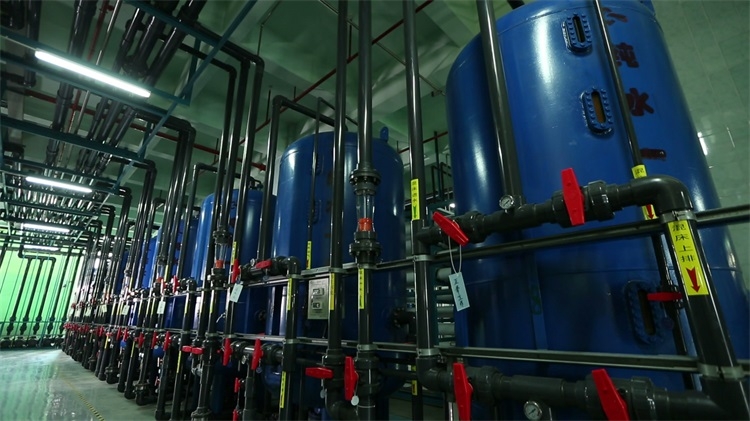

A. 預處理系統

城市管網供水中含有多種雜質，如懸浮物、膠體、有機物和無機鹽等，為保證本系統中反滲透部分的正常運轉，則必須先去除水中的懸浮物、膠體、有機物、濁度等，使反滲透的進水達到要求，故本系統設置原水預處理系統。反滲透前的預處理部分選用多介質過濾器+活性炭系統。裝置配置蝶閥來實現設備的啟動、運行、反洗、停機備用等操作的自動控制。

B. 脫鹽處理系統

反滲透脫鹽技術是近二十幾年來新興的高新技術，它利用反滲透原理，采用具有高度選擇透過性的反滲透膜，能使水中的無機鹽去除率達到99%，同時，也能脫除水中的各種有機物、微粒，大大提高產品清洗合格率，且無污染，因而在純水制備方面得以廣泛采用。經過預處理后合格的原水進入置于壓力容器內的膜組件，水分子和極少量的小分子有機物通過膜層，經收集管道集中后，通往產水管再注入純水箱。

本系統設置了二級反滲透裝置，作為系統的主要除鹽設備。反滲透系統采用進口的DOW低壓膜元件。同時系統的進水、產水和濃水管道上都裝有一系列的控制閥門、流量、電導率、壓力表等監控儀表及程控操作系統，它們將通過PLC控制系統實現設備長期的保質、保量系統化運行。二級RO水箱設置水封裝置，隔離空氣污染。

C. EDI精處理系統

EDI 系統是目前世界上先進的純水深度處理系統，具有連續工作，產水水質穩定，無需酸堿化學再生，無環境污染等顯著優點，代表著純水深度處理的方向，正逐步取代傳統的離子交換混床系統。

EDI高純水部分設置了0.45μ濾器、EDI裝置等，以進一步去除水中的顆粒、剩余的微量離子等；隨著純水純度的升高,我們所選用設備和管道等材料等級也相應提高。本EDI 裝置模塊選用了美國IONPURE公司的產品。

D.管道系統

系統內工藝管道因處理工序的不同而采用了不同等級管道材料，其中預處理系統、反滲透系統的低壓管路部分到出水均采用U-PVC管道，反滲透高壓管路則采用承壓好的不銹鋼管。 管道材料的分級采用在滿足工藝系統要求的情況下，兼顧了系統的經濟性、合理性，一定程度上降低了系統造價，節約投資。

E. 水泵

系統內所有的水泵在不同的處理階段，采用了不同等級的不銹鋼材質。在反滲透系統及EDI系統前，選用了304SS材質的水泵，而在循環精處理供水部分，化學清洗裝置選用的水泵均采用了316SS的材質。

2．設計依據

1.工程概況

1.1 建設單位: xxxxx科技有限公司

1.2 項目名稱: 10m3/h高純水系統。

1.3 工程地點:xxxxx科技有限公司指定地點

2. 設計依據如下：

本方案是深圳市純水一號水處理科技有限公司依據客戶的具體要求，同時結合化工行業用水的特點，專為：鋰電池正極材料超純水而設計，系統具體性能及參數如下：

1）產水用途：生產工藝用水

2）系統配置：MMF+ACF+2RO+EDI

3）運行方式：自動/手動互換

4）供水方式：24 小時連續供水

5）設計原水水源：市政自來水；水溫：25^oC

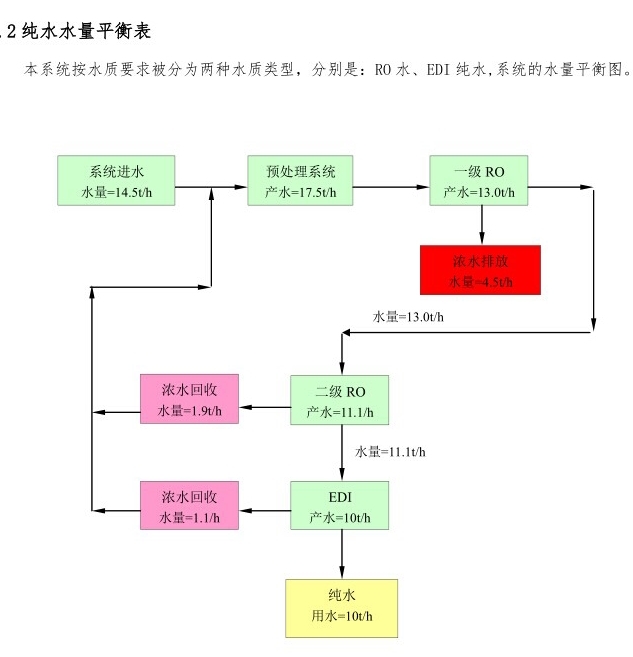

6）各段系統產水量：見下表

3. 超純水技術指標
